Reemplazo de puerta tipo guillotina por un sistema enrollable motorizado, con protección metálica, control eléctrico y accionamiento manual.

Descripción breve del proyecto

Intervención integral de la puerta de ingreso vehicular del edificio de la Inspectoría General de la Policía Nacional. Debido al atasco y mal funcionamiento de la puerta tipo guillotina existente, se realizó su desmontaje y reemplazo por una nueva puerta enrollable de flejes de tool galvanizado, equipada con motor eléctrico, controles de apertura y cierre, sistema de accionamiento manual y elementos de protección para los componentes mecánicos y eléctricos.

Servicios realizados

• Desatasco y desmontaje de la puerta tipo guillotina existente.
• Corte de los rulimanes que sujetaban la puerta.
• Corte y retiro de la viga que impedía el descenso de la puerta.
• Desmontaje del motor LiftMaster existente, ubicado aproximadamente a 7 m de altura.
• Fabricación e instalación de una nueva puerta enrollable con flejes de tool galvanizado.
• Instalación de motor nuevo para puerta enrollable, con capacidad de 380 kg en el eje.
• Instalación de tubo de eje de 4 mm de espesor.
• Incorporación de control remoto, pulsador y sistema de accionamiento manual ante cortes de energía.

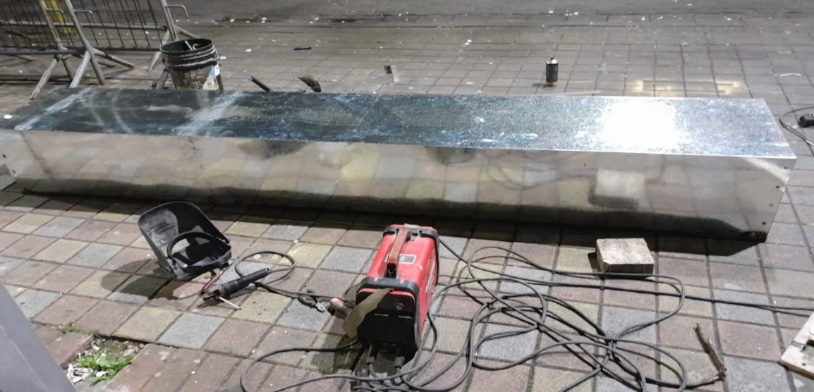

• Fabricación e instalación de una caja metálica tipo U para protección del rollo y motor.
• Instalación de blindaje de acero galvanizado para proteger los componentes eléctricos y mecánicos.
• Incorporación de puerta con cerradura para acceso al blindaje.

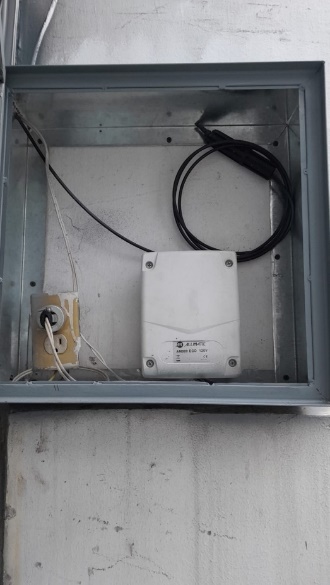

• Instalación de central electrónica para regulación de apertura, cierre, fuerza, velocidad y alimentación del motor.
• Instalación de vaina de acero conectada al motor y al seguro manual.

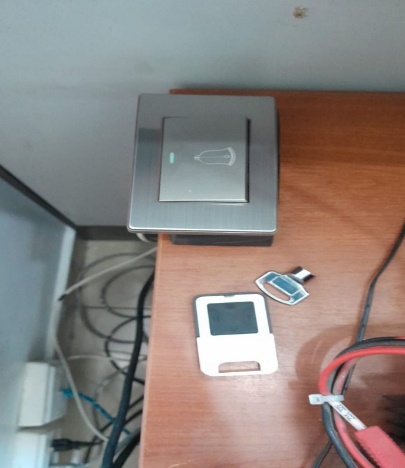

• Instalación de pulsador manual en la garita de vigilancia.
• Pintura de la puerta en color plomo.
• Entrega de control remoto y llave del blindaje.
• Pruebas de funcionamiento del sistema.

Antes

El ingreso vehicular contaba con una puerta tipo guillotina de aproximadamente 2,94 × 3,00 m, equipada originalmente con dos contrapesos y un motor LiftMaster.

La puerta se encontraba atascada, impidiendo su correcto descenso y funcionamiento. Esta condición provocó que el motor dejara de operar correctamente y que el acceso permaneciera abierto de manera permanente, por lo que se determinó reemplazar el sistema por una puerta enrollable.

Durante

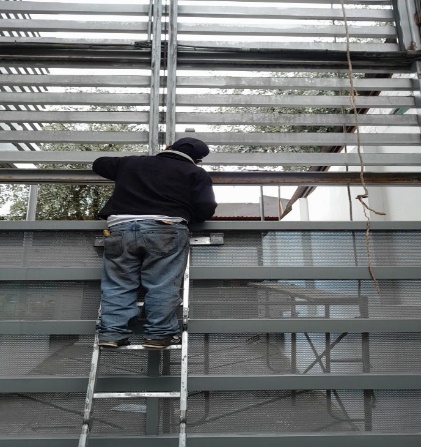

Se inició la intervención liberando la estructura existente mediante el corte de los rulimanes y de la viga que mantenía atascada la puerta. Posteriormente se desmontó el motor existente ubicado a aproximadamente 7 metros de altura.

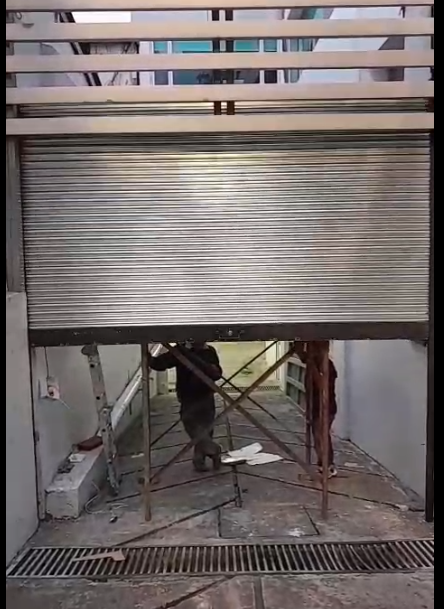

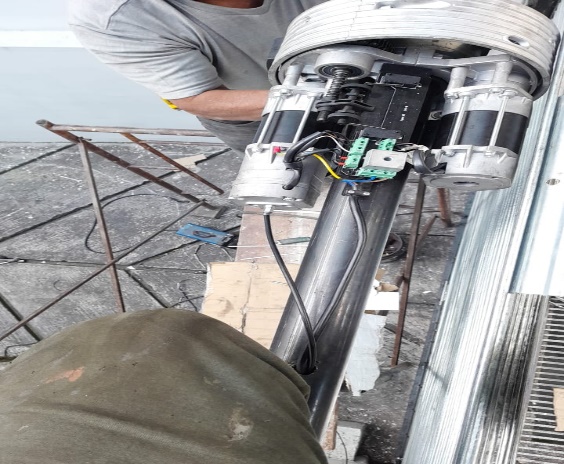

Una vez liberado el marco, se fabricó e instaló la nueva puerta enrollable de flejes de tool galvanizado. Se incorporó un motor nuevo con capacidad de 380 kg en el eje, junto con los sistemas de control remoto, pulsador y accionamiento manual.

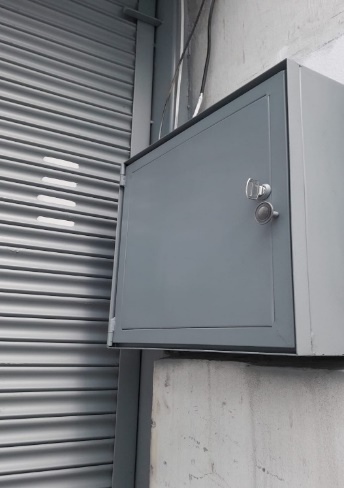

Para proteger el mecanismo se fabricó e instaló una caja metálica tipo U sobre el rollo de la puerta. Los componentes eléctricos y de control fueron ubicados dentro de un blindaje de acero galvanizado con cerradura.

Finalmente, se instaló un pulsador de control en la garita, se aplicó pintura color plomo y se realizaron pruebas de apertura y cierre para verificar el correcto funcionamiento del sistema.

Después

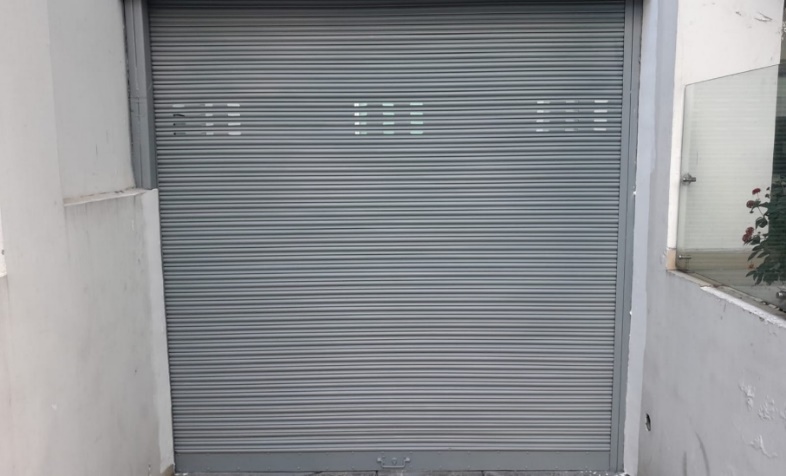

La puerta tipo guillotina fue reemplazada por un sistema de puerta enrollable automatizada, equipada con motor nuevo y mecanismos de control eléctrico y manual.

El motor, la central electrónica y los demás componentes quedaron protegidos mediante estructuras metálicas, mientras que el sistema puede ser operado mediante control remoto o pulsador desde la garita.

Resultado final

Se modernizó el acceso vehicular de la Inspectoría General mediante la instalación de una puerta enrollable galvanizada y automatizada, recuperando la funcionalidad y seguridad del ingreso.

El sistema cuenta con motor nuevo, control remoto, pulsador, seguro manual para cortes de energía y protección metálica para sus componentes. La puerta fue entregada pintada en color plomo y se realizaron las respectivas pruebas de funcionamiento.

El documento señala que no se utilizaron repuestos, que el motor instalado es nuevo y que el motor retirado fue entregado en bodega. La ejecución de la orden de compra no presentó eventualidades.
